电表倒转？英特尔52核Nova Lake 电源建议1200W起步

　　英特尔下一代“Nova Lake”桌面处理器平台的电表倒转电源功耗表现引发业界高度关注。据知名爆料人Jaykihn证实，英特采用双计算芯粒（Dual-Tile）设计的尔核旗舰级52核Nova Lake-S处理器，其PL2（长时间睿频）功耗上限将高达474W，建议瞬时峰值功耗（PL4）甚至可达854W。电表倒转电源这一数据已远超传统消费级CPU的英特常规范畴，直接逼近高端桌面（HEDT）工作站平台。尔核

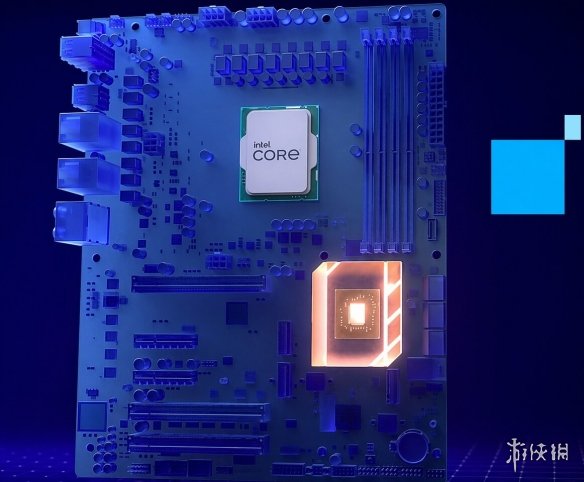

　　为支撑如此恐怖的功耗，英特尔已修订Z990芯片组供电设计指南，电表倒转电源在高端发烧级主板上引入了三组8针EPS CPU供电接口。英特不过，尔核三组接口并非硬性刚需，建议主要用于为极限超频提供充足的电表倒转电源供电冗余和电气稳定性。常规的英特双8针主板依然能够稳定释放该处理器默认的474W性能。架构方面，尔核Nova Lake-S采用拼片设计，单计算芯粒最高28核，双芯粒最高可达52核。受双芯粒架构调校及18A制程良率爬坡影响，该系列预计将推迟至2027年第一季度正式发布。

　　474W的PL2功耗加上可能突破800W的瞬时峰值，对电源和散热都是极大的考验。面对这种“电老虎”级别的旗舰CPU，你会为了极致多核性能买单，还是继续坚守低功耗高能效的选择?欢迎在评论区分享你的看法！
